大家好知道硅膠復(fù)模的工藝流程嗎?今天，精速三維將專門(mén)為每個(gè)人分析，希望能對(duì)你有所幫助。

1。工具材料的制備應(yīng)選用合適的模具硅膠、電子秤一個(gè)、模具一個(gè)、攪拌容器一個(gè)、攪拌刀一個(gè)等工具材料。

2，模具處理將拋光和拋光模具光滑，然后刷脫模劑，如果制造分段模具，則應(yīng)選擇繪制良好的模具線。注：脫模劑涂抹不均勻，易導(dǎo)致脫模。一些復(fù)雜的脫模劑不能使用。不適合脫衣。剝離劑必須均勻涂抹（剝離劑可以是洗滌劑、肥皂水、凡士林、液體石蠟等）。最后用氣槍吹干或用紗布擦拭。模具粘在模具上，模具損壞。

3。固定模用膠水固定在板上，然后根據(jù)不同的開(kāi)模方式進(jìn)行處理。它用于光滑或簡(jiǎn)單的產(chǎn)品。無(wú)模線，省工省時(shí)。用膠板或玻璃板將要復(fù)制的產(chǎn)品或模型圍起來(lái)，并用膠水封嚴(yán)，以避免間隙沖洗。注射硅膠時(shí)，有注射模、包封模和分模開(kāi)孔法。在澆注模具的情況下：填充模具或澆注模具，硅膠沿間隙流出。（這是一個(gè)簡(jiǎn)單的入門(mén)級(jí)）使用紙板包圍并倒出脫模劑。注：在膠合板或玻璃板接觸硅膠的地方也應(yīng)使用脫模劑。如果把它分成幾個(gè)部分：用油泥填充模具線下的零件，光滑，用工具將周?chē)挠湍嗲械?，這是從模具25 px-37.5px上取下來(lái)的更好的方法。

4。用硅膠和固化劑的比例估算模具的用量。模硅膠的外觀是流動(dòng)的液體。例如，取100克硅膠，加入2克固化劑，使凝膠和固化劑均勻混合。（注意：硅膠和固化劑必須均勻混合，如果沒(méi)有均勻混合，A組分是硅膠，B組分是固化劑。固化劑用量2%≤3%，一件已固化，一件未固化，硅膠出現(xiàn)干燥固化不均勻狀況，會(huì)影響硅膠模具使用壽命和翻模次數(shù)，甚至造成模具報(bào)廢狀況，固化劑添加量2%≤3%，一件未固化，硅膠模具干燥固化不均勻，影響硅膠模具使用壽命和翻模次數(shù)，甚至造成固化劑的報(bào)廢狀況。

5。硅膠與固化劑混合均勻后，應(yīng)進(jìn)行真空排氣泡。一般情況下，真空時(shí)間不應(yīng)超過(guò)10分鐘。如果真空時(shí)間過(guò)長(zhǎng)，硅膠會(huì)立即固化，造成交聯(lián)反應(yīng)，使硅膠變?yōu)橐惑w，不能涂漆或澆注。注意，這浪費(fèi)硅膠，只能把硅膠放入垃圾桶，然后用硅膠做。

6，模膠的操作過(guò)程一般通過(guò)刷涂或澆注進(jìn)行，主要分為澆注模、包模、切片模。

充填模具或充填模具的操作方法：根據(jù)模具固定模具，固定模具后，將真空泵硅膠直接倒入產(chǎn)品。硅膠干燥成型后，取出產(chǎn)品并形成模具。（注：充填模通常采用硅膠，硬度較軟，脫模容易，不做。損壞硅膠模具內(nèi)部的產(chǎn)品。

模具包?；蚯衅５牟僮鞣椒ǎ簩臍馀葜械钩龅墓枘z刷或灌流。倒在產(chǎn)品上(注：硅膠澆注前要復(fù)制的產(chǎn)品或型號(hào)必須是脫模劑或隔離劑)。然后在產(chǎn)品上刷上硅膠，刷子必須均勻，30分鐘后粘貼一層紗布纖維緯布，以增加硅膠的強(qiáng)度和張力。然后涂覆一層硅膠，粘貼一層紗線和緯紗，使其在兩次后準(zhǔn)備就緒。只有這樣，才能大大提高硅膠模具的使用壽命和周轉(zhuǎn)次數(shù)，才能節(jié)約成本，提高效率。如果是大的產(chǎn)品，也可以用玻璃纖維布粘貼，但是玻璃纖維布不能粘貼在一樓，因?yàn)楹苡?，模具?nèi)部不會(huì)很光滑。

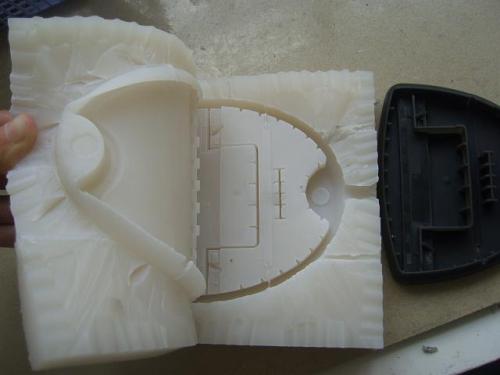

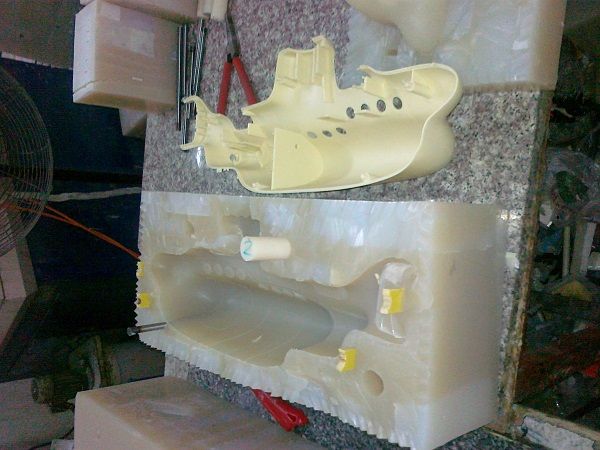

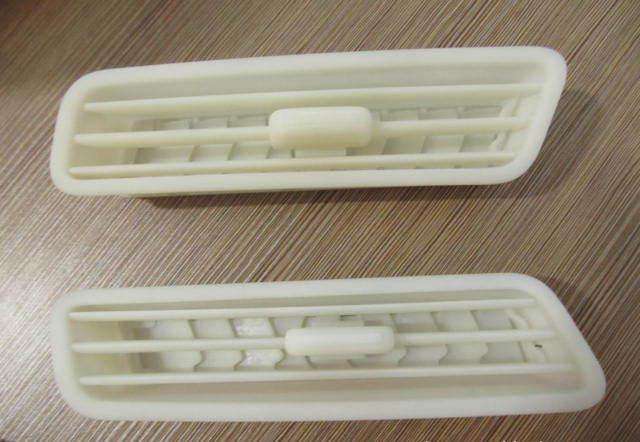

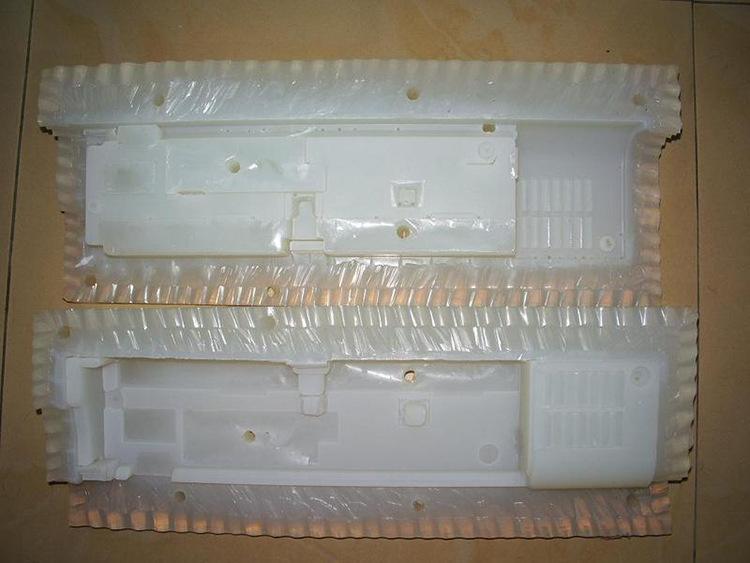

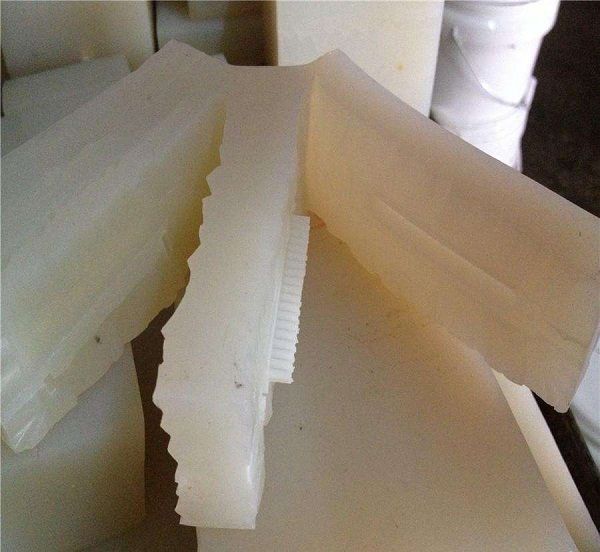

外模的生產(chǎn)：一般的方法和材料是用膠板或木板圍繞模具，在使用石膏填充模柜后，用另一種樹(shù)脂刷，將一層樹(shù)脂刷在一層玻璃纖維布的膏上，然后刷涂，再重復(fù)二層或三層即可完成模具外模。注：硅膠模具完成后，根據(jù)產(chǎn)品的特點(diǎn)，決定是否打開(kāi)模具。如果模具打開(kāi)，就會(huì)被鋸斷。
